300MM太陽能黃閃燈
概述:
太陽能黃閃燈是一種安全警示燈,多用于匝道口、學校門口、交叉路口、轉彎、多行人通過等存在安全隱患的危險路段或橋梁,以及霧氣大、能見度低的山區路段,提醒司機注意安全駕駛。產品采用太陽能電池板對鉛酸蓄電池充電,無需外接電源供電,發光單元采用臺灣晶元芯片的高品質、高亮度LED。閃爍方式和電池充放電保護由高性能微電腦控制器控制,性能穩定,24小時工作可連續工作10個陰雨天以上。本產品具有使用壽命長、節能、環保、安全穩定等優點。
產品特點:
安裝簡便:無需外接電源,無需鋪設線路。
節能:低功耗,太陽能供電,運營成本低。
綠色環保:不含有害物質,不排放污染物。
亮度高:LED采用臺灣晶元芯片,亮度高,光衰減慢。
性能穩定:采用PIC系列單片機控制,保護電路齊全,功能穩定可靠。
使用壽命長:LED使用壽命≥100000小時,太陽能板使用壽命15年。
堅固耐用:PC外殼一次壓鑄成型,抗沖擊,抗老化,耐腐蝕。太陽能電池板使用鋼化玻璃覆蓋,鋁外框固定。
工作時間:一次充滿電,可連續工作240小時以上,大于10個陰雨天。

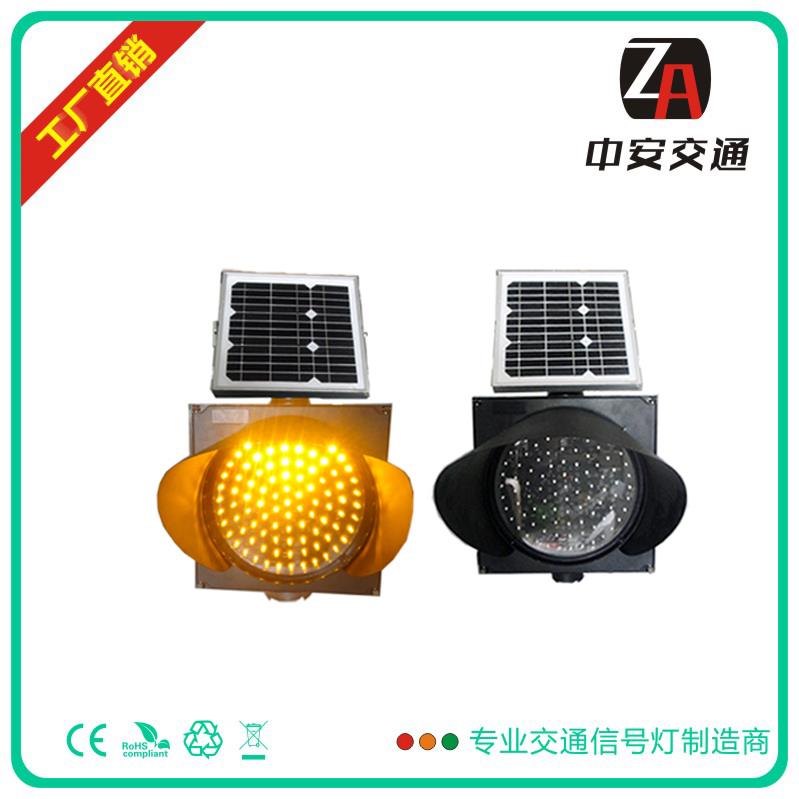

產品圖片:
產品參數:
外殼材質:高透光性聚碳酸酯PC,工程塑料,金屬烤漆遮沿鋁板 。
發光面尺寸:?300 mm
LED個數:黃燈95顆
LED波長:黃色590 ~ 595 nm
單顆LED亮度:5000 ~ 8000 mcd
LED正常使用壽命:≥100000小時
功率:≤4W
工作方式:24小時連續工作或光控
閃爍方式:黃色閃爍
閃爍頻率:2/3 Hz,40次/分鐘 ,可按客戶要求設計。
占空比:1/3
可視距離:≥1000 m
電池:12V/7AH深循環鉛酸電池
太陽能電池板:18V/8W 單晶硅太陽能電池,壽命≥15年。
工作溫度:-35℃ ~ 75℃
工作濕度:≤95%
續航時間:充滿電可連續工作240小時以上,大于10個陰雨天。
防護等級:IP55
抗風壓:≥1.5KN/㎡
產品尺寸:
外殼材質:高透光性聚碳酸酯PC,工程塑料,金屬烤漆遮沿鋁板 。
發光面尺寸:?300 mm
LED個數:黃燈95顆
LED波長:黃色590 ~ 595 nm
單顆LED亮度:5000 ~ 8000 mcd
LED正常使用壽命:≥100000小時
功率:≤4W
工作方式:24小時連續工作或光控
閃爍方式:黃色閃爍
閃爍頻率:2/3 Hz,40次/分鐘 ,可按客戶要求設計。
占空比:1/3
可視距離:≥1000 m
電池:12V/7AH深循環鉛酸電池
太陽能電池板:18V/8W 單晶硅太陽能電池,壽命≥15年。
工作溫度:-35℃ ~ 75℃
工作濕度:≤95%
續航時間:充滿電可連續工作240小時以上,大于10個陰雨天。
防護等級:IP55
抗風壓:≥1.5KN/㎡
執行標準:符合GB-14887-2003相關規定
包裝配件:
包裝尺寸:55.5*25*40.5 cm
凈重:7.0 Kg
毛重:8.0 Kg
產品名稱 |
規格 |
數量 |
單位 |
黃閃燈 |
?300 |
1 |
套 |
太陽能電池板 |
270*280MM |
1 |
塊 |
遮沿 |
|
1 |
塊 |
螺母 |
M12 |
1 |
個 |
彈簧墊圈 |
M12 |
1 |
個 |
墊片 |
M12 |
1 |
個 |
大盤頭自攻螺絲 |
M4*10mm |
5 |
個 |
使用說明書 |
|
1 |
本 |
合格證 |
|
1 |
張 |

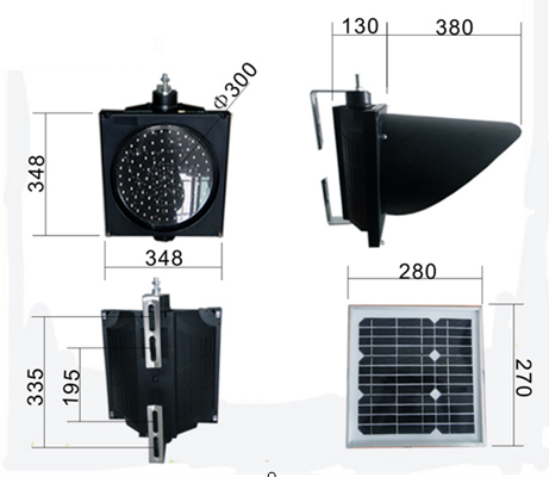

產品尺寸:
?300太陽能黃閃燈尺寸圖如下所示。
安裝結構
1.配件安裝
安裝時先平放,把遮沿裝上。用M4自攻螺絲先固定遮沿一端,然后繞燈盤卡槽固定另一端,最后固定中間兩顆螺絲。接著安裝太陽能電池板,把支架固定在外殼頂端,如圖所示。最后把黃閃燈裝上燈桿,接上太陽能板的插頭,打開電源開關,黃閃燈工作了,安裝完成 。
配件安裝圖
2.產品和燈桿安裝
安裝時只需要在燈桿上打通孔,然后用M12螺絲固定L型支架即可。燈桿通孔具體尺寸參數如下圖。燈桿底座法蘭盤可不用,按施工現場而定。太陽能板與太陽光垂直,以獲得最好的光照效果。在我國南方地區,太陽能板朝南,與地平面成20°~30°角;北方地區太陽能板則朝南,與地平面成30°~45°角。 安裝結構圖
故障檢修:
故 障 現 象 |
解 決 方 法 |
用了一段時間不亮 |
檢查太陽能板插頭是否插好,正負極是否接反;電源開關是否被關閉;電池是否失效。 |
長亮,不閃爍 |
MOS管可能燒壞,更換MOS管。 |
白天亮,晚上不亮 |
蓄電池接觸不良或者損壞,更換蓄電池試試。 |
保修期限:
本產品免費保修一年,人為損壞、自然災害、交通事故等原因損壞不在免費保修范圍。一年后有償提供產品配件維修或固件更換。
注意事項:
非專業技術人員嚴禁對產品進行拆卸,否則不予保修。
定期清理太陽能電池板上的灰塵污物,確保良好的充電效果。
儲存期間每?jì)蓚€(gè)月對電池進行充電,插上太陽能電池板,在太陽下照射即可。
